Jaké vybrat světlo do koupelny a proč?
Zvažujete, jestli do koupelny instalovat bodovky, vestavná stropní svítidla, nebo zvolit LED pásky? Zde jsou základní rady a doporučení, pro výběr svítidel v koupelně.
Obsah:
1. - Základní vlastnosti svítidel v koupelně.
1.1 - Pravidla pro bezpečnost osvětlení v koupelně - 4 ochranné zóny v koupelně.
1.2 - Co je to IP krytí svítidel proti vlhkosti?
1.3 - Jakou vybrat barvu světla do koupelny?
1.4 - Jaký zvolit index podání barev v koupelně?
1.5 - Jak silné světlo vybrat do koupelny - Jaký vybrat příkon svítidel do koupelny?
2. - Jaké druhy osvětlení lze v koupelně doporučit?
2.1 - Jaká stropní svítidla použít v koupelně IP43, IP44?
2.2 - Jaké LED panely do koupelny IP43, IP44?
2.3 - Jaké osvětlení k zrcadlu v koupelně IP43, IP44?
2.4 - Jaké světlo nad sprchový kout?
2.4.1 - Jaká stropní světla nad sprchový kout?
2.4.2 - Jaká podhledová světla nad sprchový kout?
3. - Komfortní řešení osvětlení koupelny pomocí čtyř okruhů osvětlení
3.1 - 1. okruh osvětlení v koupelně - Běžné provozní osvětlení koupelny pomocí bodových svítidel
3.2 - 2. okruh osvětlení v koupelně - Osvětlení koupelny pro hygienu a úklid pomocí výkonných svítidel
3.3 - 3. okruh osvětlení v koupelně - osvětlení u zrcadla v koupelně
3.4 - 4. okruh osvětlení v koupelně - noční orientační osvětlení koupelny
4. - Jaké použít LED pásky v koupelně?
4.1 - Jaké použít bíle svítící LED pásky pro osvětlení koupelny?
4.2 - Jaké použít RGB LED pásky do koupelny?
4.3 - Ochrana LED pásku proti vodě
4.4 - LED profily pro LED pásky do koupelny
4.5 - Jaký vybrat napájecí zdroj pro LED pásky do koupelny SELV?
5 - Jakou vybrat LED žárovku do koupelny?
5.1 - Jak využít chytré LED žárovky pro osvětlení koupelny?
6. - K čemu je dobré osvětlení polic v koupelně?
1. - Jaké základní vlastnosti by svítidla v koupelně měla mít?
Základní vlastnosti svítidel v koupelně nepředstavují nic složitého. Aby nám správně sloužilo, pak by světlo v koupelně mělo mít nejen správné krytí, ale i dodávat potřebnou intenzitu světla, správnou teplotu a podání barev.
1.1 - Bezpečnost v koupelně především - 4 ochranné instalační zóny v koupelně
Vzhledem k tomu, že prostředí v koupelně spadá mezi vlhké prostory s možností stříkající vody, pak pro koupelny platí bezpečnostní předpisy, které se vztahují na veškerá elektrická zařízení instalovaná v koupelnách a to včetně svítidel. Provedení elektrických zařízení, včetně svítidel v koupelnách, umývárnách a sprchách se řídí ČSN-332000-7-701-ed.-2-(2007)-Elektrické instalace nízkého napětí - Část 7-701-Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou, kde rozdělení rozdělení zón je podle obrázku níže, následující:
- Zóna 0 – vnitřní prostor vany či sprchového koutu, kde svítidla musí mít v zóně "0" krytí IP67 - Možnost občasného zaplavení vodou max 30minut, max 1m pod hladinou.
- Zóna 1 – prostor nad vanou do výšky 2,25 m, kde svítidla musí mít v zóně "1" krytí IP44 - Odolnost proti netlakové vodě stříkající ze všech stran .
- Zóna 2 – navazuje na zónu 1 a je do vzdálenosti 0,6 m od vany a výšce nad 2,25 m, kde svítidla musí mít v zóně "2" krytí IP43 - Odolnost proti kapající vodě pod úhlem max 60°.
- Zóna 3 – zbývající prostor koupelny, kde svítidla musí mít v zóně "3" krytí IP20 - Výrobek je určen pro instalaci v suchém prostředí v interiérech.
Krytí, t.j. IP svítidel v koupelně, vybíráme podle výše uvedených zón.
1.2. - Co je to IP krytí svítidel?
IP krytí elektrotechnických výrobků včetně svítidel upravuje ČSN EN 60529 (33 0330). Jedná se o zkratku z anglického slova "Ingress Protection" – stupeň krytí. Ten udává odolnost elektrických zařízení proti vniknutí cizího tělesa a vniknutí kapalin. Vyjadřuje se v tzv. IP kódu, za nímž následující dvě čísla. Podrobné vysvětlení je zřejmé z následující tabulky. Z ní vychází, že při zapojení světla v koupelně např v zóně "1" musí mít svítidlo minimálně s hodnotou krytí IP44.
První číslo v označení IP znamená, jaká je zajištěna ochrana před vniknutí cizích předmětů:
| Stupeň krytí IP | Ochrana před nebezpečným dotykem | Ochrana před vniknutím cizích předmětů |
| IP0x | Bez ochrany | bez ochrany |
| IP1x | dlaní (>5×5 cm) | velkých předmětů |
| IP2x | prstem (>12,5x12,5mm) | malých předmětů |
| IP3x | nástrojem (>2,5mm) | drobných předmětů |
| IP4x | nástrojem, drátem (>1mm) | velmi drobných předmětů |
| IP5x | Jakoukoliv pomůckou | prachu částečně |
| IP6x | Jakoukoliv pomůckou | prachu úplně |
Druhé číslo v označení IP znamená, jaká je zajištěna ochrana proti vniknutí vody:
| Stupeň krytí IP | Ochrana proti vnikntí vody |
| IPx0 | bez ochrany proti vniknutí vody |
| IPx1 | Chráněno proti kapající vodě 1-0,5mm za minutu. Jednotka je umístěna ve své pracovní poloze a otáčí se kolem vertikální osys. Doba zkoušky je 10 minut. |
| IPx2 | Chráněno proti kapající vodě 3-0,5mm za minutu. Jednotka je testována ve 4 pozicích nakloněných o 15° od normální provozní polohy Doba zkoušky je 2,5 minuty na polohu. |
| IPx3 | Chráněno proti vodní tříšti. Voda stříká na přístroj v úhlu 60° vertikálně, v množství 10 litrů za minutu a při tlaku 80-100kN/m2 po dobu nejméně 5 minut. |
| IPx4 | Chráněno proti stříkající vodě. Stejně jako u IPx3, jen s rozdílem, že voda stříká ve všch úhlech. |
| IPx5 | Chráněno proti tryskající vodě. Voda míří 6,3mm tryskou ve všech úhlech, při průtoku 12,5 litrů za minutu, při tlaku 30kN/m2, po dobu nejméně 3 minuty, ze vzdálenosti 3 metry |
| IPx6 | Chráněno proti intenzivně tryskající vodě. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kN/m2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry |
| IPx7 | Chráněno proti ponoření do vody na 30 minut do hloubky 1 metr. |
| IPx8 | Chráněno proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody za podmínek, které určí výrobce zařízení. |
| IPx9 | Chráněno proti tryskající vysokotlaké teplé vodě. |
Zdroj: Wikipedia: stupeň krytí
|
Předpisy a normy pro osvětlení v koupelně - jednoduchý návod |
|
1.3 - Jakou vybrat barvu světla do koupelny?
S předešlým bodem také souvisí, že by světlo koupelnových svítidel mělo mít barvu blížící se dennímu světlu, při kterém lidské oko nejlépe vidí. t.j. pro osvětlení koupelny doporučujeme neutrální barvu světla o teplotě 4000K až 5000 kelvinů.
1.4 - Jaký doporučit index podání barev v koupelně?
Koupelna je nejčastějším místem, kde se lidé zkrášlují, nebo pečují o své tělo. Proto je dobré, aby světlo v koupelně věrně zobrazovalo barvy. Hodnocení věrnosti barevného vjemu udává index podání barev (CRI - Ra). Ten rozlišuje hodnotu Ra od 0 do 100, přičemž při nulové hodnotě osvětlení nelze rozeznat barvy a naopak při Ra100 má světelný zdroj přirozené podání barev. Pro aplikace osvětlení v domácnosti (ale i světlo do kanceláře, osvětlení prodejny, světlo v průmyslu a dalších komerčních prostorách), lze za vyhovující hodnotu indexu podání barev lze v koupelně považovat Ra80 a více.
1.5 - Jak silné světlo vybrat do koupelny - Jaký vybrat příkon svítidel do koupelny?
Hladina osvětlení v koupelně se řídí ČSN-12464-1-(2022)-Světlo a osvětlení - Osvětlení pracovišť - Část-1-Vnitřní pracoviště, podle které má umělé osvětlení v koupelně podle čl. 7.3 - Světelnětechnické požadavky pro místa zrakových úkolů a místa činností a na jasnost místností a prostorů, tabulka 10, ref číslo 10.4 dosahovat střední hladiny osvětlenosti 200 luxů a pro upravené se zohledněním okolností alespoň 300lx. To by znamenalo, že například pro koupelnu s rozměry cca 2,5m x 2,5m , t.j. plochou cca 6 m2, postačí použít LED svítidlo s příkonem cca 15 - 20W. Hladina 200lx, resp 300lx ale není příliš vysoká a pro srovnání, stejná hodnota osvětlenosti 200lx normou stanovena třeba pro prostory, jako je osvětlení skladu, při nakládce a manipulaci se zbožím. T.j. hladinu 200lx nelze považovat za dostatečnou pro osobní hygienu jako je péče o pleť, holení a podobně. Pro osobní hygienu lze doporučit intenitu osvětlení alespoň 500lx. Je ale zbytečné a zároveň nepříjemné v koupelně rozsvítit plné světlo například v noci, kdy si jdeme jen umýt ruce. Proto je při plánování osvětlení v koupelně dobré zvážit více možností nastavení hladiny osvětlení.
2. - Jaké druhy osvětlení lze v koupelně doporučit?
Pro většinu lidí, postačí osvětlení koupelny vyřešit centrálním stropním svítidlem ve zvýšeném krytí, popřípadě osvětlením u zrcadla.
2.1 - Jaká vybrat stropní koupelnová svítidla IP43, IP44?
Nabídka stropních koupelnových svítidel je opravdu široká. Nejčastěji se používají kruhová, nebo čtvercová svítidla jednoduchého designu. Příkon svítidel v koupelně doporučujeme alespoň 10W/m2, teplotu světla neutrální 4000K a krytí samozřejmě IP43, nebo IP44 a více.
Stropní koupelnová svítidla IP43, IP44:
Stropní svítidla do koupelnyIP44 - eShop
2.2 - Jaké použít LED panely v koupelně?
Jako velmi vhodné se pro osvětlení v koupelně hodí tzv LED panely.
LED panely do koupelny IP43, IP44:
LED panely do koupelny IP43, IP44 - eShop
 |

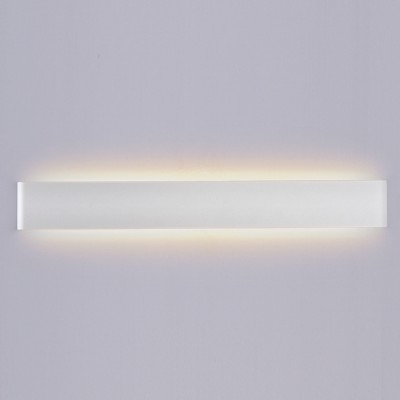

2.3 - Nástěnná koupelnová svítidla k zrcadlu IP43, IP44.
Pro osvětlení k zrcadlu se používají svítidla umístěná po stranách zrcadla, která by měla být umístěna ve výšce obličeje, nebo nad zrcadlem. Design vybíráme podle stylu koupelny.
Nástěnná svítidla do koupelny u zrcadla:
Nástěnná svítidla do koupelny IP44 - eShop
2.4 - Jaké světlo do koupelny nad sprchový kout?
Pro osvětlení sprchového koutu, se používají zejména stropní světla do koupelny nad sprchový kout nebo v případu například sádrokartonových podhledů podhledová bodová svítidla nad sprchový kout. Provedení svítidel nad sprchovým koutem spadá podle do zóny 1, t.j. svítidla musí mít krytí nejméně IP44 a provedení ochrany před nebezpečným dotykovým napětím ve třídě 2 - ochrana dvojitou izolací. Pokud jde o podhledová světla ve zvýšeném krytí, pak se setkáme s označením např IP44/IP20, kde IP44 značí krytí svítidla proti vlkosti z vnější strany podhledu (to co je vidět) a IP20 značí krytí svítidla z vnitřní strany podhledu, kde dutina podhledu už není prostor sprchového koutu a jedná se o prostředí základní, t.j. IP20.
2.4.1 - Stropní světla do koupelny nad sprchový kout - IP44:
Stropní svítidla do koupelnyIP44 - eShop
2.4.2 - Podhledová svítidla nad sprchový kout - IP44/IP20.
Ve většině případů je vyžadováno, aby krytí podhledových koupelnových svítidel dosahovalo alespoň krytí IP44. Toto krytí je však u řady výrobců míněno pro spodní část podhledu, t.j. viditelná část podhledového svítidla, kde může dojít ke kontaktu se stříkající vodou. Ve vnitřní části podhledu se prostředí považuje za suché, kde je krytí předřadníku a vnitřních elektrických částí podhledového koupelnového svítidla IP20. V řadě případů bývá takové stropní podhledové svítidlo označeno např IP44/IP20.
Podhledová svítidla do koupelny IP44 - eShop
3. - Komfortní řešení osvětlení koupelny.
Pokud plánujete novou koupelnu, nebo její rekonstrukci, pak stojí za zvážení, zda do plánu zahrnout řešení osvětlení koupelny s více okruhy. T.j. zda na místo jednoho centrálního světla v koupelně realizovat následující koncept osvětlení koupelny.
Doporučené čtyři druhy osvětlení pro komfortní osvětlení koupelny:
- Běžné provozní osvětlení koupelny cca 150lx - běžné mytí rukou - cca 60% případů přítomnosti v koupelně.
- Osvětlení pro osobní hygienu cca 1000lx - péče o tělo a holení - cca 20% případů přítomnosti v koupelně.
- Osvětlení u zrcadla v koupelně cca 500lx - cca 20% případů přítomnosti v koupelně.
- Noční orientační osvětlení koupelny cca 10-50lx - cca 20% případů přítomnosti v koupelně.
Ukázka návrhu osvětlení v koupelně, se čtyřmi nezávislými okruhy osvětlení:
Čtyři druhy osvětlení v tak malém prostoru jako je koupelna se může jevit mnoho, ale například z odhadovaného 20-ti procentního podílu nočního osvětlení vidíme, že při plánování osvětlení koupelny noční osvětlení dává smysl zvážit. Současně doporučujeme, aby noční orientační osvětlení být ovládáno senzorem pohybu.
3.1 - Běžné provozní osvětlení koupelny pomocí bodových svítidel poslouží v případech, kdy si jdeme jen umýt ruce a postačí hladina 150lx (odhadem 60% případů přítomnosti v koupelně).
Pokud bude v koupelně sádrokartonový strop, pak pro běžné provozní osvětlení v koupelně přednostně doporučíme podhledová vestavná svítidla do sádrokartonu, ve zvýšeném krytrí IP43 a výše. Příkon provozních svítidel v koupelně postačí cca 2-5W LED/m2.
Podhledová, bodová svítidla navodí příjemnou atmosféru, neoslňují a jsou vhodná pro běžné, provozní osvětlení koupelny.
3.1.1 - Podhledová zápustná světla do koupelny IP43, IP44:
Podhledová svítidla do koupelny IP44 - eShop
3.1.2 - Stropní přisazená bodová svítidla do koupelny.
Je-li strop v koupelně omítaný, pak lze pro běžné provozní osvětlení v koupelně použít stropní, přisazená bodová svítidla ve zvýšeném kratí proti vodě IP43, IP44:
Stropní, přisazená bodová svítidla do koupelny IP43, IP44 - eShop
3.2 - Osvětlení pro osobní hygienu, praní a úklid - pro tyto případy doporučujem hladinu osvětlení 1.000lx (odhadem cca 20% případů přítomnosti v koupelně).
Samozřejmě lze namítat, proč mám instalovat další stropní osvětlení koupelny, jestliže intenzívní světlo pro osobní hybienu lze vyřešit osvětlením u zrcadla. To je samozřejmě pravda, avšak zejména osoby s horším zrakem potřebují pro osobní hygienu hyšší hladinu osvětlení a zvyšování výkonu osvětlení u zrcadla způsobí oslnění. Navíc, centrální intenzívní světlo v koupelně lze použít v situaci, kdy pereme, nebo uklízíme koupelnu.
Výkonné stropní osvětlení koupelny pro osobní hygienu a úklid IP43, IP44. Jedná se výkonná stropní svítidla ve zvýšeném krytí IP43, nebo IP44 kde doporučujeme použít svítidla s příkonem LED alespoň 30W, aby osvětlení koupelny opravdu intenzivně svítilo. Jako nejvhodnější se jeví Stropní koupelnová svítidla IP43, IP44, nebo tzv. LED panely ve zvýšeném krytí do koupelny.
Příkon osvětlení pro osobní hygienu, praní a úklid v koupelně doporučujeme cca 10-20W LED/m2.
3.2.1 - Stropní koupelnová svítidla IP43, IP44:
LED panely do koupelny IP43, IP44 - eShop
3.3 - Jaké osvětlení k zrcadlu v koupelně?
Osvětlení u zrcadla by především nemělo oslňovat, t.j. mělo by být rozloženo do větší plochy. Pokud potřebujeme intenzívní světlo u zrcadla, pak řešením není zvyšování příkonu svítidel nainstalovaných kolem zrcadla, ale zvýšení celkové hladiny osvětlení v koupelně pomocí výkonného osvětlení pro hygienu.
Nástěnná koupelnová svítidla k zrcadlu IP43, IP44:
Nástěnná svítidla do koupelny IP44 - eShop
3.4 - Noční orientační osvětlení koupelny
Pro noční orientační osvětlení v koupelně postačí hladina osvětlení cca 10-50lx (odhadem cca 20% případů přítomnosti v koupelně).
Zejména v nočních hodinách oceníme jak v koupelně, ale i na WC a chodbě noční orientační osvětlení. Ovládání orientačního osvětlení je pomocí senzorů pohybu.
Ukázka nočního orientačního osvětlení pomocí LED pásku, který je ukrytý v sádrokartonové kapse nad sprchovým koutem. Předností takového řešení je, že vytváří příjemné stropní světlo a sádrokartonovou kapsu lze v oblasti sprchy využít i pro odsávání vlhkosti v koupelně.

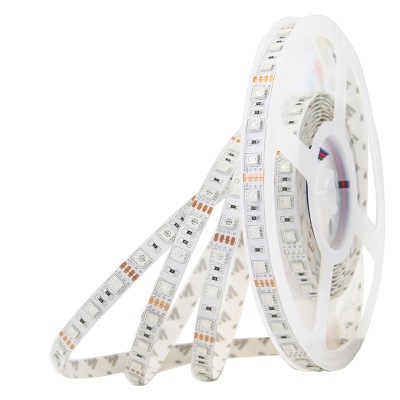

4. - Jaké použít LED pásky v koupelně?
LED pásky lze v koupelně v naprosté většině případů bezproblémově aplikovat. Samozřejmě při instalaci LED pásků v koupelnách, umývárnách a sprchách, je třeba dbát na elektrickou bezpečnost a jestliže se LED pásek nachází v některé ze zíněných zón, pak je třeba také zajistit ochranu LED pásků proti vodě. Většina LED pásků je v koupelnách instalována ve stropech, jako nepřímé osvětlení, například v sádrokartonové kapse, t.j. výš než 2,25m nad úrovní podlahy, nebo dnem umývacího prostoru, t.j. mimo zóny a tím i dosah stříkající vody. Proto v těchto případech, provední LED pásků nemusí mít speciální ochranu proti vodě a pro osvětlení koupelny postačí běžné LED pásky s obnaženými čipy. Pro zajištění elektrické bezpečnosti se použije napájení LED pásku ze zdroje bezpečného, malého napětí 12V, nebo 24V v provedení SELV, kde současně je tento napájecí zdroj pro LED pásek umístěn mimo zóny v koupelně. V případech, kdy LED pásek může dojít do kontaktu s vodou, t.j. nachází se v některé zóně, pak většinou nepostačí provedení LED pásku v tzv gelové zálivce, někdy mylně označováno zvýšeným stupněm krytí, např. IP65 a podobně, ale provedese zalití LED pásku například do silikoné zálivky. Tato silikonová zálivka chrání vlastní LED pásek proti poškození LED pásku proti vodě, stříkající vodě, nebo jen vlhkosti. O vlastní zajíštění elektrické bezpečnosti před úrazem elektrickým proudem se opět postará napájecí zdroj malého napětí třídy SELV.
RGB LED pásky do koupelny - eShop
4.3 - Ochrana LED pásku proti vlhkosti v koupelně.
Pokud do sprchového koutu instalujeme LED pásky, pak v místech, kde LED pásek nedojde do kontaktu s vodou (například v sádrokartonové kapse nad sprchovým koutem, postačí běžné provedení LED pásků, kde LED pásek je napájen ze zdroje bezpečného napětí třídy SELV. V místech, kde LED pásek může docházet ke kontaktu s vodou, doporučujeme zakázkové řešení, kdy je LED pásek zalit v LED profilu pomocí silikonové zálivky. Tato řešení připravujeme na zakázku.
|
LED pásky - jak na výběr, instalaci a zapojení? Rady, tipy, návod. |
 |
4.4 - LED lišty pro instalaci a chlazení LED pásků v koupelně:

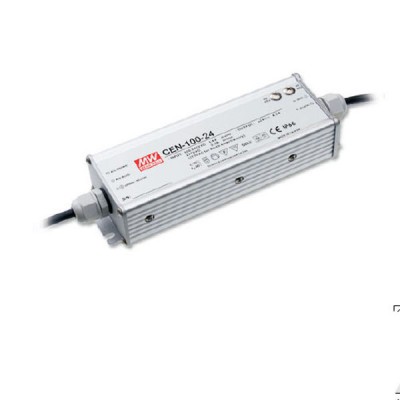

4.5 - Jaký lze v koupelně použít napájecí zdroj pro LED osvětlení?
Aby byla zajištěna ochrana před úrazem elektrikým proudem v koupelně, pak se pro napájení LED pásků v kouplenách používají bezpečnostní napájecí zdroje, drivery pro LED pásky třídy SELV. Napájecí zdroje pro LED osvětlení, musí být v kopelně umístěny mimo zóny, v suchém prostředí.
Napájecí zdroje pro LED osvětlení v provedení SELV:
SELV bezpečnostní napájecí zdroje pro LED pásky do koupelny - eShop
5. - Jakou vybrat LED žárovku do koupelny?
V koupelně vždy oceníme dostatek světla. Proto doporučujeme, aby příkon LED žárovky v koupelně byl co nejvyšší, t.j. 10W a více wattů. Teplotu světla LED žárovky doporučujeme neutrální, 4000K.
LED žárovky do koupelny - eShop
 |
 |
5.1 K čemu se v koupelně může hodit tzv "chytrá" LED žárovka?
Chytrou LED žárovku můžeme v koupelně využít pro tlumené, noční, orientační osvětlení, které je ovládáno smart bezdrátovým senzorem pohybu. Takto lze celkem jednoduše a bez úprav elektroinstalace realizovat noční osvětlení jak v koupelně, ale i na WC.
Chytré LED žárovky do koupelny:
Chytré LED žárovky pro osvětlení koupelny - eShop
 |
6. - Jak vyřešit osvětlení polic v koupelně a k čemu může být osvětlení polic v koupelně dobré?
Osvětlení polic v koupelně sehrává především dekorativní roli a slouží pro vytvoření atmosféry. Velice dobře ale může osvětlení polic sloužit jako noční, orientační osvětlení koupelny, kde osvětlení polic je ovládáno senzorem pohybu. Osvětlení polic v koupelně v současnosti bývá nejčastěji řešeno pomocí LED pásků, instalovaných na LED profil.
Osvětlení dalších detailů v koupelně jako jsou poličky a niky LED páskem vypadá efektně.
 |
