Jak vybrat pohybové čidlo pro osvětlení? - Rady, tipy, návod.
25. 11. 2021
Čidla, senzory pohybu pro osvětlení - eShop
Svítidla s čidlem pohybu - eShop
Pohybová čidla nebo světla s integrovaným čidlem pohybu jsou vhodná všude tam, kde potřebujete automaticky rozsvěcet a zhasínat osvětlení. Reagují na pohyb objektů ve svém zorném poli. Umožňují vám nejen nastavit délku sepnutí a citlivost na pohyb, ale především efektivně a úsporně hospodařit s elektrickou energií, neplýtvat s životností žárovek a svítit přesně tak, jak potřebujete.
Typickými místy použití čidla pohybu nebo světla s pohybovým čidlem jsou v interiéru průchozí chodby, schodiště, toalety nebo sklady s krátkodobým pobytem osob a v exteriéru venkovní osvětlení domu, nákladové rampy, příjezdové cesty, garáže a podobně. Všude tam, kde je zvýšený krátkodobý pohyb lidí nebo kde se nechceme zdržovat hledáním vypínače.
Kdy použít pohybové čidlo a kdy svítidlo s čidlem?
Při výběru svítidla s vestavěným čidlem je třeba dbát na to, aby byl senzor pohybu v takové poloze, ve které bude snímat celou požadovanou oblast. Pokud by senzor na některých místech díky umístění svítidla nedosáhl, pak použijte samostatné čidlo pohybu a samostatné svítidlo bez čidla. Čidlo tak můžete libovolně umístit tak, aby pokrývalo požadovanou oblast a rozsvěcelo přitom svítidla, která se od něj nacházejí i ve větší vzdálenosti. Tímto způsobem můžete například rozsvítit řadu světel podél příjezdové cesty ke garáži nebo na celé dlouhé chodbě pomocí jediného čidla.
Přestože pro pořízení světla s čidlem hovoří především designové důvody, ne vždy je jeho čidlo schopno efektivně pokrýt požadovanou oblast díky umístění vývodu pro zapojení svítidla. Samostatné čidlo může mnohdy pokrýt prostor lépe a navíc je v případě nutné výměny snadno nahraditelné. Světlo s integrovaným čidlem už po několika letech nemusíte sehnat vzhledově stejné, což je nežádoucí v případě větší řady stejných svítidel.
Vlastnosti kvalitního čidla pohybu pro ovládání osvětlení
Čidlo musí mít možnost nastavení času sepnutí svítidla (nejčastěji v rozsahu 5 sekund až 15 minut) a úroveň intenzity okolního světla, při kterém začne svítidlo zapínat (10 až 1000 luxů). Dále by mělo, v závislosti na způsobu využití, umožňovat:
- spolupráci mezi více čidly, aby na schodišti při vstupu do dalšího patra došlo k rozsvícení okolí dříve, než dojde k záběru pohybující se osoby čidlem, které ovládá osvětlení v dalším patře,
- možnost seřízení čidla pomocí dálkového ovladače, který může být použit pro servisní ovládání více čidel,
- možnost ovládání svítidla samostatným ovladačem, kterým můžete manuálně rozsvítit a zhasnout osvětlení, což je vhodné zejména na terase, kde se třeba v letních měsících zdržujeme déle.
Jak nastavit pohybová čidla?
Jak nastavit délku sepnutí a intenzitu světla, při kterém má čidlo začít fungovat? Většina pohybových čidel – jak samostatných senzorů, tak i těch integrovaných uvnitř svítidel – má dvojici nastavovacích prvků, pomocí kterých můžete optimalizovat své osvětlení.
Nastavovací prvky jsou drobná otočná kolečka, která se nacházejí poblíž senzoru. Často jsou schovaná za posuvnou krytkou, která je chrání před povětrnostními podmínkami a prachem. Ovládací prvky se nejlépe nastavují pomocí úzkého šroubováku. Kolečka jsou dvojího typu – buď se otáčí plynule, takže můžete nastavit libovolnou hodnotu daného rozsahu, nebo se otáčí skokově do předem připravených pozic.
- Nastavení soumraku– tímto ovládacím prvkem určíte, při jaké hladině okolního osvětlení začne senzor večer fungovat a naopak ráno osvětlení přestane spínat. Nejvyšší nastavená hodnota spíná osvětlení již při malém poklesu okolního denního světla, nejnižší nastavení naopak začne rozsvěcet až při téměř úplné tmě.
- Nastavení času – tímto ovládacím prvkem určíte, jak dlouho bude po zaznamenání pohybu světlo svítit. Hodnoty se pohybují od několika vteřin (průchozí chodby, příjezdová cesta) až po patnáct či více minut (veřejné toalety, nákladové rampy).
- Svítidla se senorem pohybu s pevně nastaveným časem a hladinou soumraku. Některé především jednoduché typy svítidel se senzorem pohybu nemají možnost nastavení času a hladiny soumraku. Jedná se například o svítidla se senzorem pohybu určená pro osvětlení schodiště, nebo stropní vestavná svítidla se senzorem pohybu a podobně. V těchto případech je čas většinou nastaven na 1 minutu a hladina okolního osvětlení, přikteré se svítidlo začne/přestane rozsvěcet, je cca 10lx.
Svítidla se senzorem pohybu s pevným (neměnným) časem svícení:
Svítidla se senzorem pohybu s pevným časem svícení
Nastavení pohybových čidel pomocí dálkového ovládání
Čidla pohybu s dálkovým ovládáním Možnosti nastavení čidel pohybu pomocí dálkového ovládání jsou většinou dvě.
- Jednodušší možnost - Nastavení trvalého sepnutí čidla na nastavený čas, například 1, 2 hodiny, neo do rozednění, které se použije například pokud sedíme na terase, aby svítidla ovládaná čidlem pohybu během naší přítomnosti periodicky nezhášela a nerozsvěcela se.

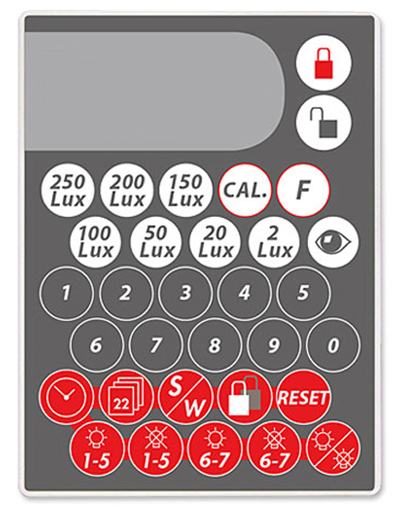

- Nastavení provozních vlastností čidla pohybu servisním dálkovým ovladačem, jako je čas sepnutí (nejčastěji v rozsahu 10s-15minut po krocích), nastavení hladiny soumraku/rozednění, při které čidlo večer začne a ráno přestane osvětlení zapínat. Tato možnost umožňují pohodlné nastavení základních vlastností čidel pohybu ze země, bez nutnosti vystoupit k čidlu ze žebříku.
Senzory pohybu pro osvětlení, s možností ovládání nebo nastavování vlastností dálkovým ovladačem:
Senzory pohybu, které lze ovládat, nebo nastavovat dálkovým ovladačem
 |
Jaké světelné zdroje jsou k čidlům pohybu nejlepší?
Ke svítidlům, spínaným externím nebo integrovaným pohybovým čidlem lze používat snad všechny LED žárovky, kterým nevadí vysoká četnost spínání. Většina LED žárovek má okamžité rozsvícení do cca 0,5 sekundy, což bohatě postačuje potřebám uživatelů.
LED žárovky vhodné pro spínání čidlem pohybu:
LED žárovky do svítidel spínaných senzorem, čidlem pohybu
Rozdělení pohybových čidel a světel s pohybovým čidlem dle způsobu použití
Dělí se na čidla pohybu a senzory přítomnosti.
Čidla reagující na pohyb
Pohybová čidla a svítidla s čidlem pohybu se instalují do prostor krátkodobého pobytu, jako jsou vstupy do domu, zádveří, chodby, schodiště, spižírny nebo WC.
Čidlo pohybu nebo světlo s čidlem, kdykoli ve svém zorném poli zaznamená pohyb, automaticky rozsvítí světlo. Čidla ve svítidlech i samostatné detektory pohybu mají nastavitelné hodnoty, kterými můžete určit, kdy k sepnutí dojde (po soumraku při hodnotě osvětlení 10-100 luxů) a jak dlouho bude světlo svítit (nejčastěji v rozsahu 5 sekund až 15 minut).
Čidla pohybu pro spínání osvětlení:
Senzory přítomnosti

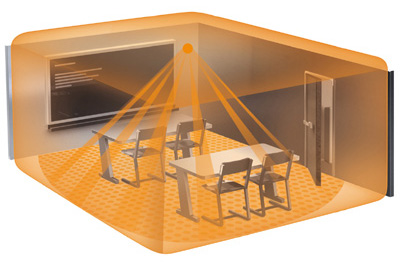

Senzor přítomnosti (též detektor nebo čidlo přítomnosti) slouží k řízení osvětlení v kancelářích, učebnách, výrobních dílnách a všude tam, kde je potřeba měnit osvětlení v závislosti na přítomnosti osob a intenzitě denního světla.
Detektor přítomnosti se od pohybového čidla liší především vyšší citlivostí, aby mohl monitorovat i nepatrný pohyb přítomné osoby.
Jakmile vzroste intenzita denního světla na dostatečnou úroveň, nebo v místnosti není zaznamenán pohyb osob, senzor vypne osvětlení. V případě stmívatelného osvětlení ho může pouze ztlumit na požadovanou úroveň tak, aby celková intenzita světla zůstávala stejná. Výsledkem je maximální využití denního světla a optimální spotřeba elektřiny. Více se o druzích senzorů přítomnosti dočtete v našem článku Automatické řízení osvětlení místností na konstantní hodnotu.
 |
Senzory přítomnosti pro ovládání osvětlení:
Senzory přítomnosti pro osvětlení
Rozdělení čidel dle principu detekce pohybu
Existují tři základní typy senzorů pohybu a každý z nich detekuje pohyb jiným technologickým způsobem. Jsou to PIR - senzory pohybu pro osvětlení, HF - senzory pohybu pro osvětlení a US - ultrazvukové senzory pohybu pro osvětlení. Zda je pro vámi snímaný prostor vhodnější ultrazvukový, infračervený nebo vysokofrekvenční detektor záleží na typu snímaného prostoru a místa, kde bude čidlo umístěno.
PIR čidlo neboli Pasivní infračervený detektor
Zkratka PIR senzorů pochází z anglického Passive Infrared (pasivní infračervený). Tyto senzory jsou citlivé na infračervené záření, které vychází z tepla snímaného člověka, zvířete či jiného objektu a reagují, když jsou hodnoty vysílaného záření v kontrastu s teplotou jiných povrchů v snímané zóně. Čidlo nevysílá žádné záření a proto se nazývá „pasivní“ – odlišuje se tak například od fotobuňky, která reaguje na přerušení vysílaného infrazáření pohybujícím se objektem.
Výhody PIR čidel (senzorů) pohybu pro osvětlení
- Velkou předností PIR senzorů pohybu je možnost omezení snímané oblasti. Záběr čidla (90°, 120°, 180°, 360°) můžete můžeme zmenšit pomocí clonek, takže nebude zasahovat do nežádoucích míst, jako je veřejná cesta za vaším plotem, chodník, silnice a podobně. Zabráníte tím nežádoucímu spínání světel kolemjdoucími cizími osobami. Omezení nežádoucích zón lze provést také nalepením izolepy na senzor pohybu.
PIR senzory pohybu s možností osazení clonky, pro zakrytí nežádoucích zón:
PIR čidla pohybu, s možností osazení clonky, pro zakrytí nežádoucích zón
Nevýhody PIR čidel (senzorů) pohybu pro osvětlení
Dosah PIR čidla je proměnlivý a závisí na mnoha okolnostech, které ovlivňují velikost snímané plochy člověka a současně rozdíl teplot mezi ním a chladnějším okolím. Senzory mají různou citlivost, která závisí:
- na směru pohybu vůči čidlu – při pohybu směrem k čidlu reaguje hůře než při pohybu podél něho
- na tepelné izolaci oblečení – v zimě chodí lidé dobře oblečeni a teplo vyzařuje prakticky jen jejich zpola zakrytý obličej
- na okolní teplotě – během horkých letních večerů a nocí je teplota okolí podobná teplotě lidského těla a citlivost čidla klesá. Jeho chování výrazně ovlivní i nesprávné umístění nad radiátorem
- na rozměrech snímaného – dítě nebo zvíře vyzařují infračervené záření menší plochou než dospělý člověk
- na počasí – při silných poryvech větru nebo sněžení dochází k nepřesnostem čidla kvůli rychlým změnám teplot okolních ploch
PIR senzory pohybu pro ovládání osvětlení:
Svítidla se senzorem pohybu PIR
HF čidlo neboli Vysokofrekvenční detektor
Zkratka HF senzorů pochází z anglického High Frequency (vysokofrekvenční). Jde o radiofrekvenční zářič (nejčastěji v pásmu 5,8 GHz), který reaguje na změnu homogenity elektromagnetického pole. HF čidla jsou též známá pod jmény mikrovlnný nebo radarový senzor pohybu.
HF senzory pohybu pro svítidla:
HF senzory pohybu pro svítidla

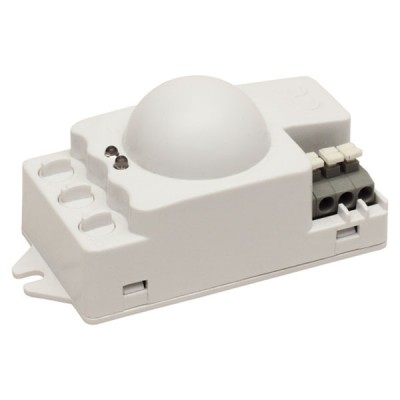

Vysokofrekvenční signál HF čidla prochází plastem a sklem, a proto se tato čidla instalují přímo do svítidel a čidlo instalované do svítidla nenarušuje design svítidla.
Svítidla s HF senzorem pohybu:
Svítidla s HF senzorem, čidlem pohybu
Výhody HF čidel (senzorů) pohybu pro svítidla
- HF senzor pohybu lze umístit pod difuzor svítidla. Tím, že je čidlo skryté není narušen celkový design osvětlení, což těmto senzorům dává ve srovnání s PIR čidly velkou estetickou výhodu. Při umístění venku jejich činnost neovlivní okolní počasí, při kterém dochází ke změnám teploty.
Nevýhody HF čidel (senzorů) pohybu pro osvětlení
- Záběr HF čidla pohybu je cca 120°/360° a nelze ho omezit například clonkami, jako v případu PIR senzorů pohybu.
- Vysokofrekvenční signál čidla, prochází tenkými překážkami, jako je sádrokarton, překližka, dveře, okna a podobně. Při instalaci na chodbách a schodištích bytových domů nebo dřevostaveb může někdy docházet k nežádoucímu rozsvěcování světel osobami, které se pohybují za dveřmi bytu.
US čidlo neboli ultrazvukový detektor
Zkratka US senzorů pochází z anglického Ultra Sonic (ultrazvuk). Jde o ultrazvukový vysílač (nejčastěji v pásmu 44 kHz), který je pro lidské ucho neslyšitelný. Dokáže zaregistrovat i jemné změny v odraženém zvuku, které vyvolává pohyb objektů.
Výhody použití US čidel (senzorů) pohybu pro osvětlení
Ultrazvuková čidla jsou perfektní při detekci pohybu směrem k senzoru a proto jsou optimální volbou například pro otevírání automatických dveří.
Nevýhody použití US čidel (senzorů) pohybu pro svítidla
Nevýhodou ultrazvukových detektorů pohybu je jejich citlivost na pohyb v nežádoucích místech, kde dochází k zvukovým ozvěnám, například lomené chodby nebo členité místnosti.
Rozdělení pohybových čidel a světel s pohybovým čidlem podle jejich umístění
Interiér – jak a kde zapojit pohybová čidla a světla s čidlem pohybu
Uvnitř vlastního bytu využijete nejspíše pohybová čidla jen na místech, kde se nezdržujete příliš dlouho – chodby, spižírna, WC, předsíň a podobně. Vzhledem k nepřítomnosti povětrnostních vlivů a krátkým vzdálenostem je nejvhodnější použití PIR senzorů pohybu nebo světel s PIR senzory. Vysokofrekvenční rádiové čidlo by mohlo spínat i přes dveře, což je v bytě nežádoucí.
Vhodná jsou svítidla s pohybovým čidlem, ať už z designových důvodů, nebo praktických – na menších prostorách bytu či rodinného domu není potřeba spolupráce mezi více různými čidly. Navíc je v případě potřeby snadné svítidlo s čidlem nahradit jiným.
Exteriér – kam umístit venkovní světla s čidlem
Aby použití čidel pohybu ve spojitosti se svítidly, rozmístěnými kolem rodinného domu opravdu účinně šetřilo elektrickou energii, je třeba vybrat senzory se správnými vlastnostmi (například typ čidla a úhel, pod kterým snímá) a kolem domu je správně rozmístit, jak ukazuje obrázek.
Při rozmístění čidel počítejte s tím, že citlivost PIR senzorů se různí v závislosti na venkovní teplotě, velikosti snímané osoby a směru pohybu vůči čidlu. Nejvyšší citlivost mají čidla při podélném pohybu snímané osoby, kdy protne nejvíce „zón“ čidla.
Zvláštní pozornost věnujte osvětlení vchodu do domu, které se bude zapínat nejčastěji. Při použití svítidel s vestavěným čidlem se vyhněte různým lucernám a koulím, které svítí do prostoru kolem sebe do všech stran a zbytečně oslňují. V případě externího pohybového čidla použijte osvětlení bodové, kterým můžete osvítit požadovaný prostor nejefektivněji.

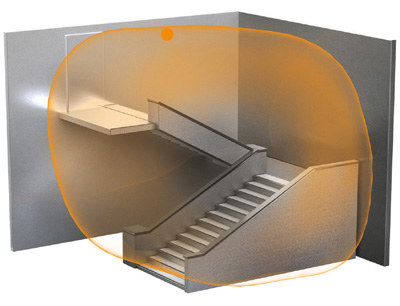

Schodiště – jak správně rozmístit čidla pohybu v každém patře
Pro různé typy budov a způsoby využívání osvětlení schodiště rozlišujeme 3 základní typy rozmístění pohybových čidel na schodištích.
Celé schodiště se rozsvítí najednou
Při vstupu na schodiště v jakémkoliv patře dojede k rozsvícení celého schodiště pro všechny patra společně. Tento způsob se hodí především pro veřejné budovy s velkým pohybem osob na schodištích v různých patrech současně. Díky zapojení do jedné skupiny se redukuje četnost zapínání a vypínání svítidel na schodištích mezi různými patry.
Pohybová čidla mohou být umístěna na stropě, nebo na místech pro vypínače
Pro tento typ ovládání osvětlení je optimální volbou kruhové stropní pohybové čidlo 360° nebo nástěnné čidlo pro umístění do elektrikářské krabice.
Přízemí se rozsvěcuje samostatně, ostatní patra současně
Při vstupu na schodiště v přízemí, kde je největší pohyb osob, se rozsvítí pouze osvětlení v prostoru přízemí a začátku schodiště. Osvětlení ostatních nadzemních pater je ovládáno samostatnou skupinou čidel. Ta se rozsvítí ve chvíli, kdy někdo z přízemí vystoupá do prvního patra nebo pokud se z vyšších pater chystá sestupovat dolů. Druhý obvod rozsvěcuje zbytek pater (kromě přízemí) naráz. Tento způsob rozmístění pohybových čidel je vhodný zejména pro vícegenerační rodinné bydlení.
Pro tento typ rozmístění osvětlení je nejvhodnější použití kruhového stropního senzoru pohybu 360°.
Každé patro se rozsvěcuje zvlášť
Při vstupu na schodiště v jakémkoli patře se rozsvítí pouze světla pro dané patro. Tento způsob rozmístění senzorů pohybu je nejvhodnější pro budovy s nízkou mírou pohybu osob po schodišti, jako jsou například bytové domy.
Pro tento typ ovládání osvětlení je ideální volbou nástěnné čidlo pro umístění do elektrikářské krabice nebo čidlo s asymetrickou charakteristikou, umístěné na stěnu pod strop.
 |
Garáž
Při umístění světla s čidlem nebo samostatného senzoru pohybu je třeba se nejprve rozhodnout mezi PIR a HF senzorem. PIR infračervené senzory pohybu mohou někdy reagovat na chladnoucí kapotu automobilu a zapnout osvětlení. Pokud je pro vás občasné náhodné sepnutí světla v prázdné garáži nežádoucí, pak můžete zvolit HF vysokofrekvenční radarové pohybové čidlo, které okolní teplota neovlivní.
Pro malou garáž je nejvhodnější umístění pohybového čidla na strop.
 |
Pro velkoplošná garážová stání můžete umístit buďto asymetrická nástěnná čidla pohybu se záběrným úhlem 130° a 230°, nebo kruhová stropní pohybová čidla 360°. Jejich rozmístění do spolupracujících skupin je pokaždé rozvrženo tak, aby pokryly všechny trasy mezi parkovacími stáními a výtahy.
Velké prostory – vzory umístění jednotlivých senzorů pohybu pro osvětlení
Ať už jde o skladové plochy, hotelové chodby, kancelářské budovy a podobně, všude potřebujete kvůli zvýšenému pohybu lidí ovládat osvětlení pomocí celé skupiny čidel.
Toalety a WC
Jednotlivá čidla můžete zapojit buďto stropní 360°, nebo použít nástěnná čidla pro umístění do elektrikářské krabičky, která instalujete v místech, kde se nacházely dříve vypínače. Ušetříte si tak mnoho práce se stropní montáží, avšak pokrytí toalet nemusí být stoprocentní díky nedostatečnému množství původních vypínačů.
Díky tenkým přepážkám na toaletách můžete použít i radarová vysokofrekvenční čidla pohybu, která budou reagovat též na pohyb osob ve slepých rozích prostoru.
Dlouhé chodby

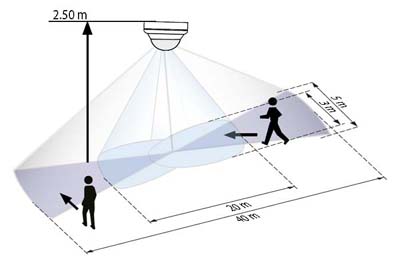

Pro dlouhé chodby kancelářských a firemních budov existují 3 hlavní způsoby rozmístění senzorů pohybu.
- Kombinace nástěnných a stropních senzorů
Nástěnné senzory jsou umístěné v místech, kde se dříve nacházely vypínače osvětlení, zatímco stropní senzory pokrývají centrální části chodby, kde původní vypínače instalovány nebyly.
Senzory pohybu pro osvětlení určené pro dlouhé chodby:
Senzory, čidla pohybu pro dlouhé chodby
- Detektory - senzory pohybu pro osvětlení s velkým plošným pokrytím

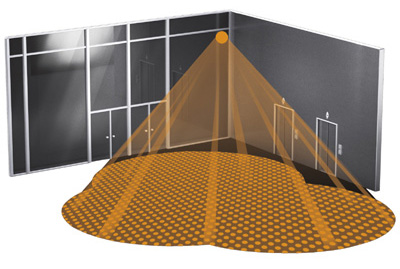

Čidla jsou uspořádána do spolupracujících skupin. Rozlehlé prostory u schodů nebo vstupní haly pokrývají čidla s velkým pokrytím plochy (s efektivním dosahem 6 metrů na všechny strany) a chodby snímají pohybová čidla určená pro dlouhé chodby (až 40 metrů).
Senzory pohybu pro osvětlení určené pro velké plochy:
Senzory, čidla pohybu pro velké plochy
- Stropní senzory pohybu v samostatných zónách
Stropní pohybová čidla jsou umístěná tak, aby pokryla vždy svojí část chodby. Světla se rozsvěcují jen v těch částech chodby, kde prochází lidé.
Vysoké stropy

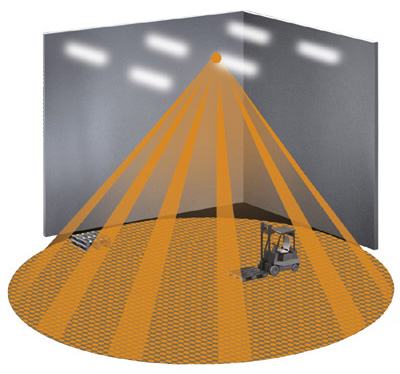

Skladové prostory, příjezdové rampy a velké haly potřebují výkonná čidla, neboť jsou umístěná ve velké výšce, odkud musí reagovat nejen na pohyb techniky, ale i jednotlivých osob.
Senzory pohybu osvětlení, pro vysoké prostory:
Senzory, čidla pohybu pro vysoké stropy

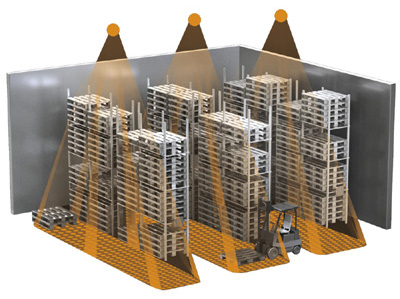

V případě vysokých regálových stání je třeba na každou úzkou chodbičku mezi regály použít jedno čidlo s charakteristikou pro vysoké stropy a současně dlouhé chodby.
Sviťte moderně a chytře
Senzory pohybu se nevyhýbají ani oblasti tzv. chytrých svítidel, kde lze vytvářet složitější závislosti například také na denní době, resp času, kdy se osvětlení v času od soumraku např do 23 hodin rozsvítí na 100% a v nočních hodinách od 23 hodin do rozednění stejné osvětlení slouží jen jako orientační a rozsvítí se například jen na 15%. Pokud v tomto času potřebujeme rozsvítit na 100%, pak lze osvětlení rozsvítit pomocí nástěnného vypínače, kde lze nastavit jak se osvětlení bude chovat.
Chytré senzory pohybu pro osvětlení smart TUYA:
Chytré senzory, čidla pohybu systému smart TUYA
 |
Pohybová čidla a světla s čidlem pohybu vám nejen uspoří značné výdaje za elektrickou energii, ale poskytnou i dostatek komfortu. Pokud potřebujete poradit, naši specialisté vám rádi poradí s instalací i výběrem pohybových čidel i vhodných svítidel pro váš objekt.
 |
