Jak rychle a jednoduše vyrobit svítidlo z lišty pro LED pásky? Rady, tipy, návod.
01. 06. 2025
Poslechněte si podcast - Jak rychle a jednoduše vyrobit svítidlo z lišty pro LED pásky?
Lišty pro LED pásky pro výrobu svítidel
LED profily, často nazývané také LED lišty, se staly nedílnou součástí moderního osvětlení. Jejich popularita pramení z širokých možností využití, ať už jde o diskrétní podsvícení, architektonické prvky, nebo právě výrobu samostatných svítidel. Díky nim lze snadno dosáhnout čistého a elegantního vzhledu, který by s jinými typy osvětlení byl mnohem obtížnější. Navíc, výroba vlastního svítidla z LED profilu není žádná věda a zvládne ji s trochou zručnosti téměř každý. Někdy se tato svítidla nazývají DIY (Do It Yourself = udělej si sám).
Z LED profilů na výrobu svítidel lze levně a jednoduše sestavit subtilnící, minimalistická svítidla délky až 4 metry v celku.
Kousek historie
Svítidla z hliníkových profilů (z počátku se zářivkami a nyní osazované LED čipy) jsou na trhu nejméně 40 let a nejedná se tak o žádnou novinku. Příchodem LED pásků, na počátku využívaných především pro osvětlení kuchyňské linky nebo pro nepřímé osvětlení v podhledech atd., samozřejmě vznikla i poptávka po možnosti sestavení svítidel na míru ve stropním, nebo přisazeném provedení systémem "udělej si sám". Díky jejich subtilním rozměrům a možnostem přizpůsobení konkrétním potřebám přímo na stavně a také estetickému vzhledu můžete DIY svítidla z LED profilů použít prakticky kdekoliv.
Důležité: Již na počátku je třeba si uvědomit, že svítidla z profilů pro LED pásky v současné podobě nemohou sloužit jako náhrada běžných svítidel, kde běžná LED svítidla jsou konstruována především tak, aby neoslňovala, zatím co se na někdy až násobně menší ploše difuzoru LED profilu vytváří poměrně vysoký jas, který při zvyšování příkonu LED pásku velmi nepříjemně oslňuje. Proto svítidla vyrobená z LED profilu berme spíše jako náhradu běžných svítidel, kde nižší hladina osvětlenosti třeba není tak důležitá, nebo máme možnost oslnění redukovat například použitím LED profilu se zapuštěným difuzorem, který z bočního pohledu není vidět.

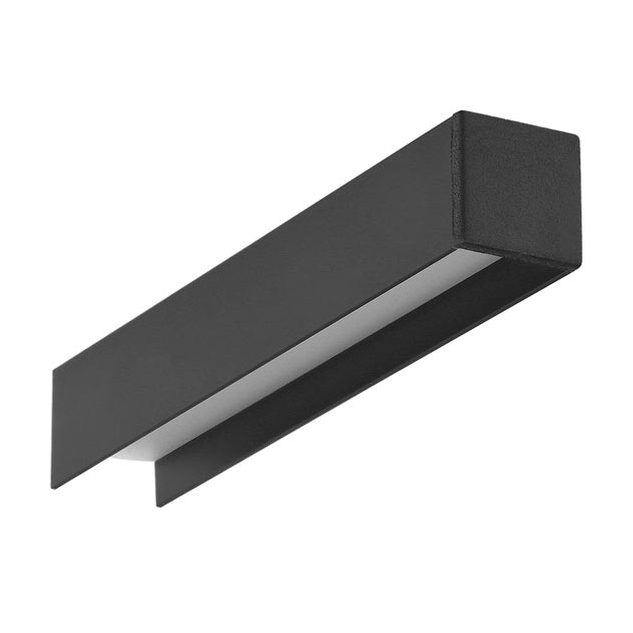

LED profil se zapuštěným difuzorem potlačuje oslnění z bočního pohledu.
Lišty na LED pásky pro výrobu svítidel se zapuštěným difuzorem
Kde se hodí použití svítidel sestavených z LED profilů?
DIY svítidla z hliníkových profilů mohou výt uspořádána do různých sestav na míru tak, aby osvětlení třeba korespondovalo s dalšími částmi interiéru.
DIY svítidla z LED profilů najdou upltanění na celé řadě míst, kam patří především:

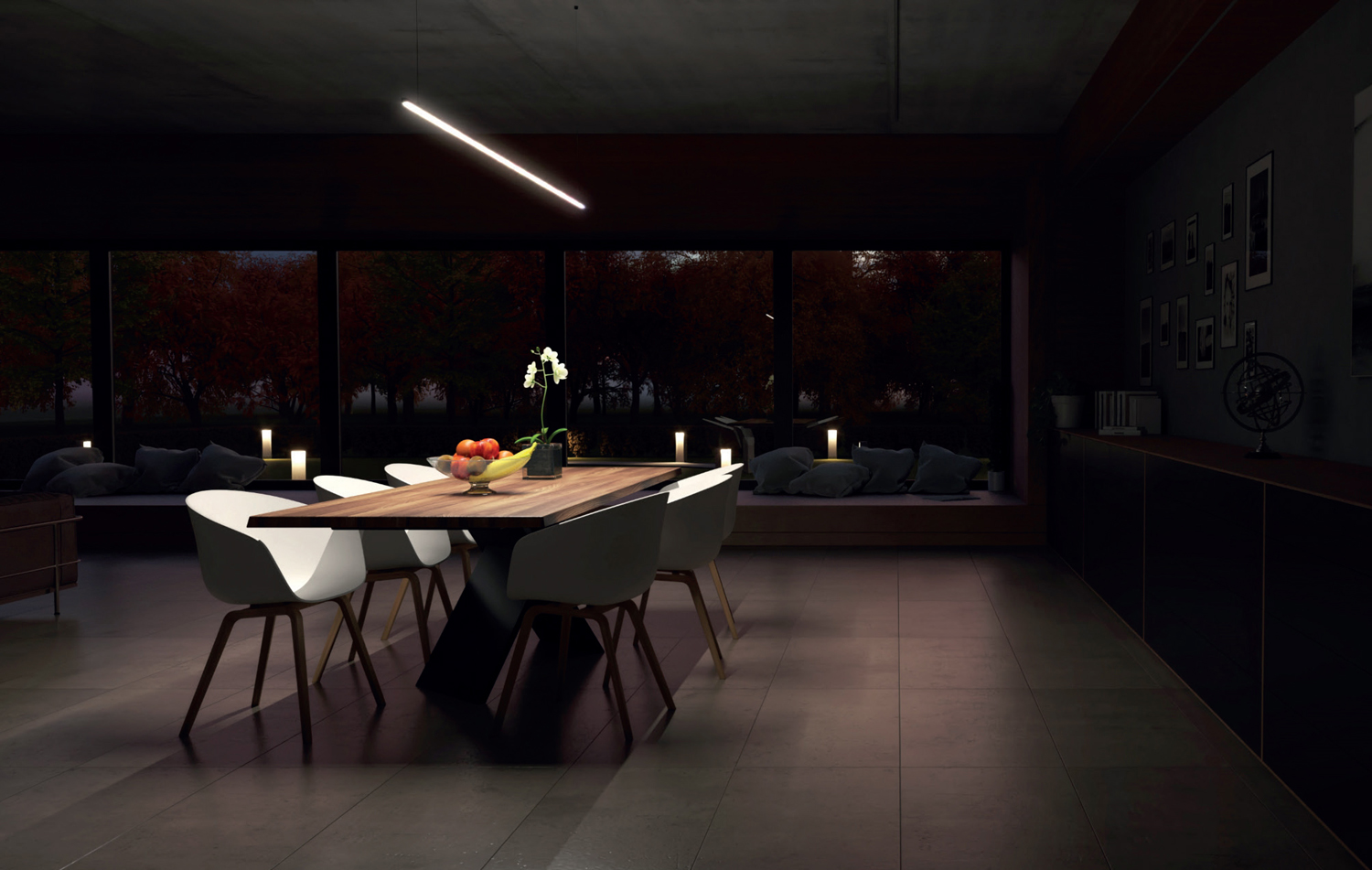

- Osvětlení jídelního stolu

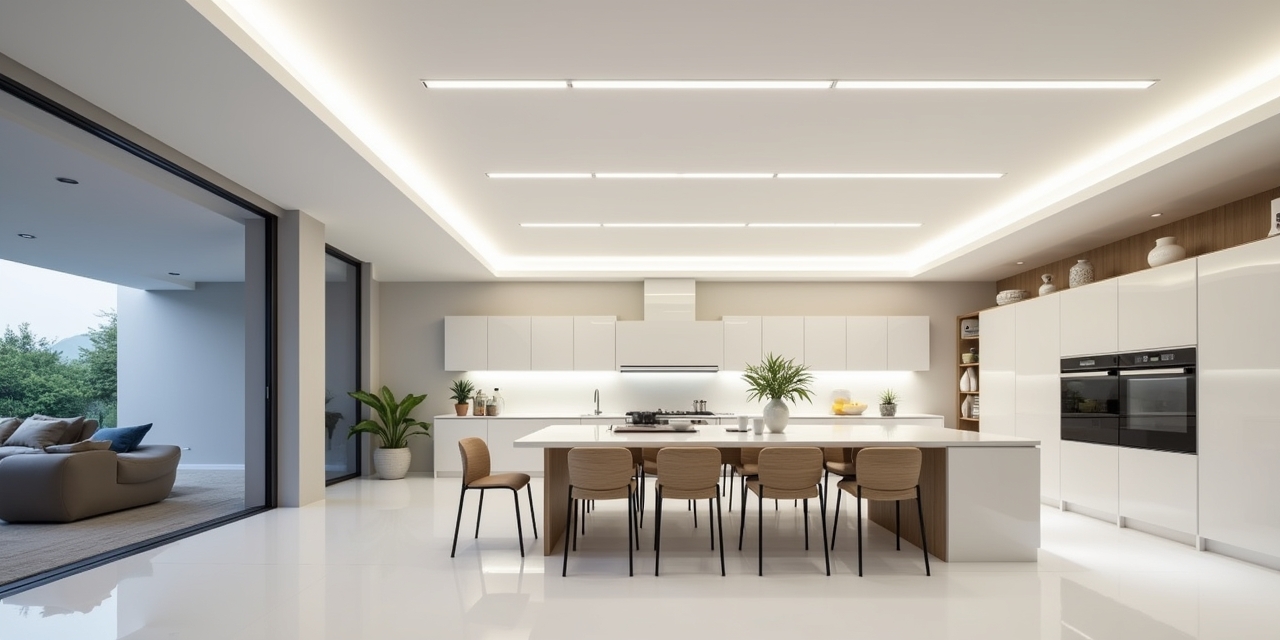

- Osvětlení prostoru kuchyně
- Osvětlení chodby

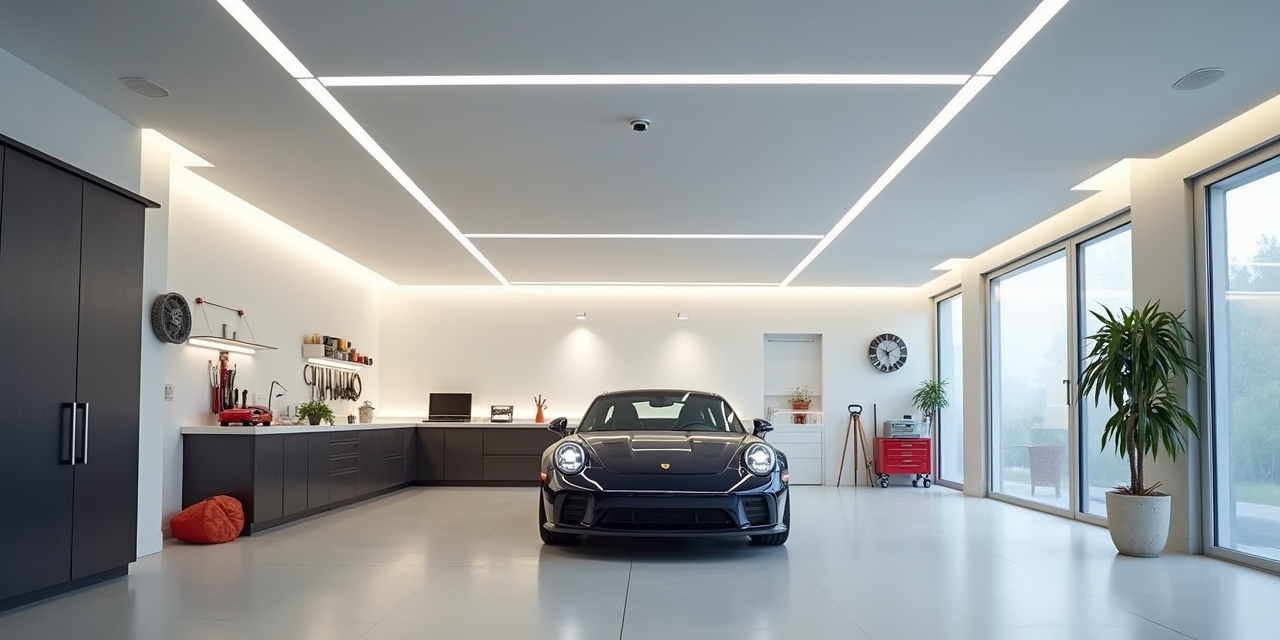

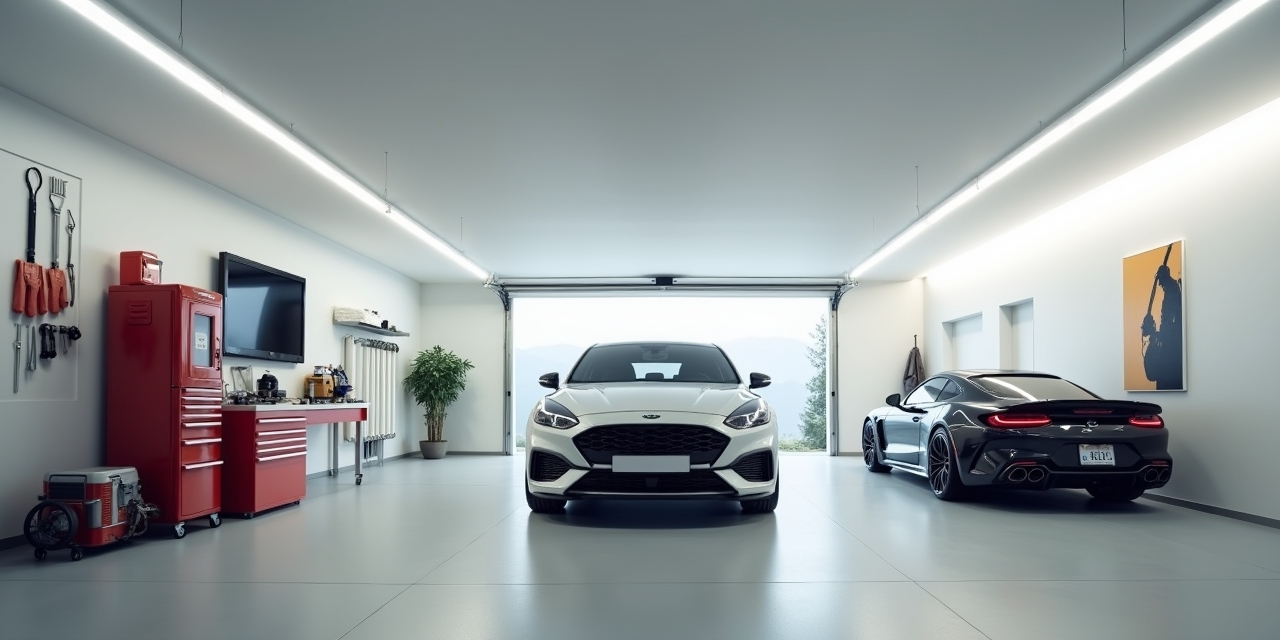

- Osvětlení garáže
Jaké věci potřebujeme pro vyrobení svítidla z LED profilu?
Pro kompletaci svítidla z profilu pro LED pásky potřebujeme následující komponenty:
- LED profil pro DIY výrobu svítidel
- Koncovky pro LED profily
- Difuzor pro LED profil
- Příchytky LED profilu
- Lankový závěs pro LED profil (v případu zavěšení).
- LED pásek
- Napájecí zdroj pro LED pásek
- Napájecí kabel pro svítidla
- Stropní krytka svorkovnice
Výběr LED profilu vhodného pro výrobu svítidla
Pro výrobu svítidla se používají speciální LED profily pro výrobu LED světel. Tyto LED profily se liší podle toho, zda napájecí zdroj bude umístěn v tělese profilu, nebo mimo profil.
Jaký je rozdíl mezi LED profily s možností pro umístění trafa do LED profilu a trafem mimo profil?
LED profily s možností umístění napájecího zdroje do profilu podstatně zjednodušují instalaci, protože jsou připojena přímo na síť 230v. Zároveň je třeba si uvědomit, že takovou sestavou vzniká vyhrazené elektrické zařízení, na které se vztahují elektrotechnické normy, týkající se především ochrany před úrazem elektrickým proudem. Proto by se laik neměl do sestavy svítidla na 230V pouštět.
Výhody možnosti umístění napájecího zdroje 230V přímo do LED profilu:
- Led profil s prostorem pro napájecí zdroj může být napájen přímo z 230V a tím je instalace podstatně jednodušší, jelikož nepotřebujeme samostatné napájecí vedení, mezi externím napájecím zdrojem a vlastním svítidlem.
Nevýhody:
- Pokud potřebujeme svítidlo, kde je napájecí zdroj umístěn uvnitř profilu stmívat, nebo nastavovat teplotu světla která je v takovém případu ovládána bezdrátově, pak někdy nemusí tyto ovládací prvky do profilu vejít a ikdyž do profilu třeba vejdou, nemusí k nim proniknout VF signál, z důvodu stínění hliníkového korpusu.
- V případech, kdy je celek uváděn na trh, potřebujeme tzv. "prohlášení o shodě", které se řídí nařízením vlády 118/2016 Sb. Jestliže si však takové svítidlo vytvoříme pro vlastní potřebu, pak prohlášení o shodě vydáno být nemusí. To ale neznamená, že v případech, kdy si takové svítidlo vyrobíme pro vlastní potřebu, nemusí splňovat příslušné normy, především po stránce elektrické bezpečnosti.

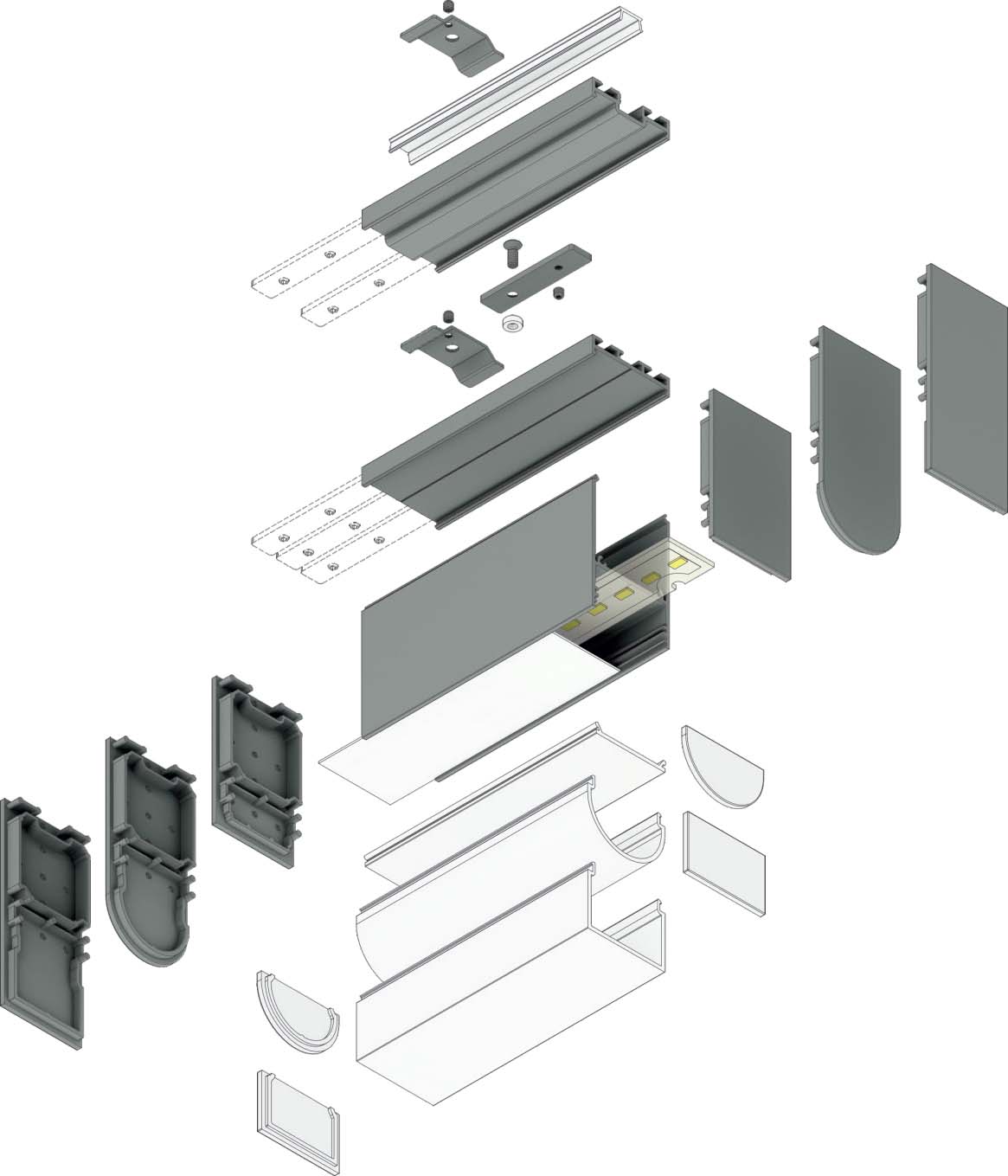

- Led profil s prostorem pro trafo je ve srovnání s profilem bez trafa robustnějších rozměrů. Některé typy LED profilů jsou navíc tzv. "skládačky", kde jednu část tvoří profil pro LED pásek, další profil pro napájecí zdroj a tyto části se do sebe "zacvaknou". Výhodou těchto "skládaček" je větší variabilita a někdy lepší přístup k napájecímu zdroji a připojovacím vodičům.

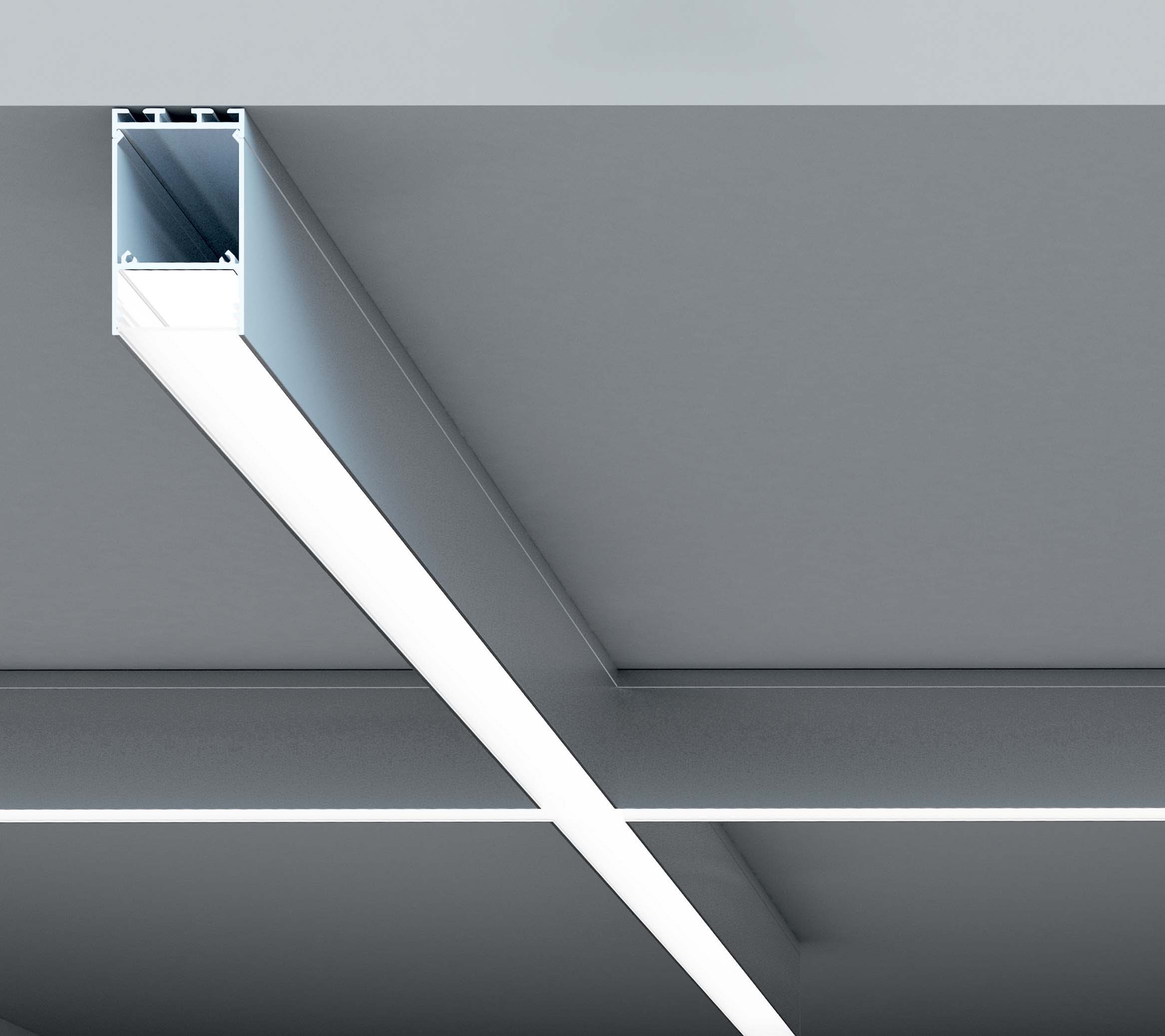

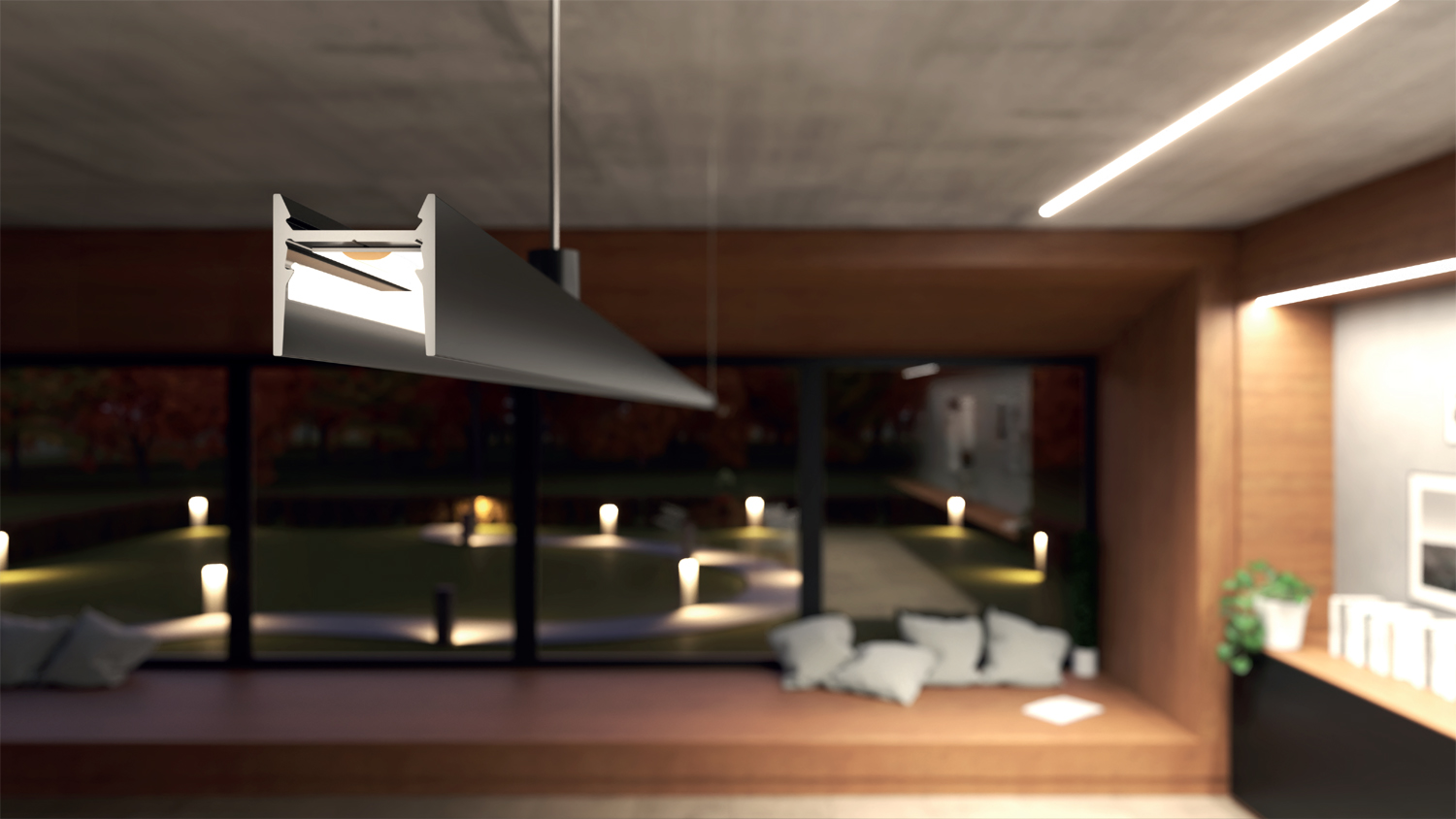

Ukázka sestavy svítidla z LED profilu s trafem, kde výsledkem může být jak nepřímé světlo (horní profil s trafem), tak boční svícení (dolní profil).
Některé typy LED profilů s prostorem pro trafo již bývají v celku, což je na sestavení svítidla jednodušší, levnější a celek působí kompaktněji.
LED profily pro výrobu svítidel na 230V
LED profily s BEZ možnosti umístění napájecího zdroje do profilu
Zejména v případech, kdy potřebujeme velmi minimalistické osvětlení, pak LED profil bez trafa hraje nezastupitelnou roli.
Výhody:
- LED profily bez možnosti umístění napájecího zdroje, mají velmi minimalisticý design.
- Možnost instalace i v prostorách jako jsou koupelny a podobně, jestliže je napájecí zdroj je umístěn mimo zóny v koupelnách.
- Lepší možnosti stmívání a nastavení teploty světla a to jak tzv. smart, tak například DALI, nebo TRIAC.
- Pro vlastní svítidlo není třeba prohlášení o shodě, protže je napájeno ze zdroje malého napětí, který je umístěn mimo svítidlo.
Nevýhody:
- Je třeba najít místo pro umístění napájecího zdroje.
- Použitím speciálního LED profilu sloužícího pro umístění napájecího zdroje.
- Do běžné instalační krabice ve stěně.
- Do prostoru podhledu.
- Do rozvaděče.
Kam umístit napájecí zdroj?
Možností pro umístění napájecího zdroje je několik.
- Umístění trafa do speciálního LED profilu pro napájecí zdroj.
Box pro umístění napájecího zdroje "slim"
- Umístění napájecího zdroje do rozvaděče: Výhodou je to, že i po čase trafo snadno najdeme, nevýhodou bývá někdy poměrně dlouhé napájecí vedení, což při rozvodech tzv. "malého napětí", t.j. 48V AC a 60V DC musíme brát v úvahu podstatně více a to ikdyž se jedná o malé příkony například 100W.
- Umístění napájecího zdroje do elektromontážní krabice poblíž svítidla: Výhodou je většinou podstatně kratší napájecí vedení. Nevýhodou je nalezení vhodného místa. Nemělo by to být za nábytkem, kde v případu poruchy potřebujeme demontovat zakázkový nábytek a dále, musíme si dobře zapamatovat, kde je trafo umístěno. Po pravdě, toto řešení osobně moc rád nemám. Velmi rychle se na takové místo zapomene..

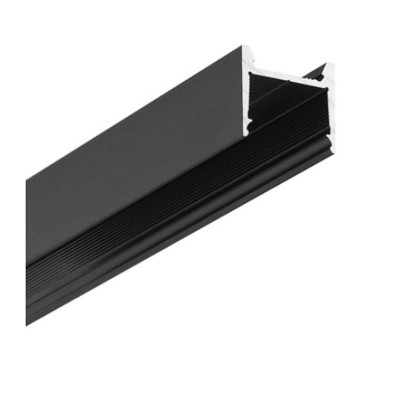

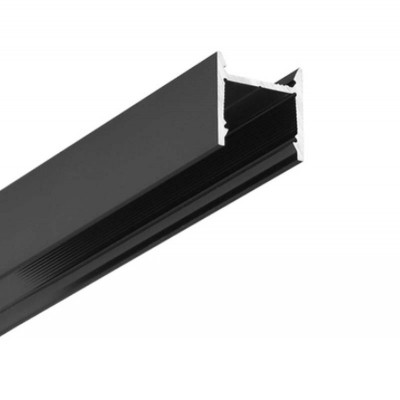

LED profily pro výrobu svítidel bez trafa:
LED profily pro výrobu svítidel bez trafa
 |
Výběr LED pásku
Další důležitou komponentou svítidla zhotoveného z LED profilů je LED pásek. Protože svítidlo bude většinou určeno pro osvětlení prostoru jako je jídelní stůl, prostor kuchyně, chodba, nebo třeba garáž, doporučujeme volit příkon LED pásku tak, aby splňoval hodnotu příkonu cca 10W/m2. t.j. pro místnost s plochou 16m2, by celkový příkon LED pásku měl dosahovat cca 160W. Na straně druhé, a to je velmi důležité, vzhledem k tomu, že světelně činná plocha difuzoru LED profilů, je ve srovnán sběžnými LED svítidly mnohem menší, zvyšování příkonu LED pásku nevyhnutně vede k možnému oslnění a proto je třeba příkon LED pásku volit s citem a v ideálním případu s možností stmívání.
Čím se při výběru LED pásku do DIY (Di It Yourself - udělej si sám) LED svítidla řídit?
- Příkon LED pásku (W): Pro běžné osvětlení prostoru doporučujem příkon cca 8-10W na m2 ploch místnosti.
- Napájecí napětí LED pásku (V): V současnosti se používá 12V, nebo 24V. Vzhledem k tomu, že napájecí zdroj může být umístěn i několik metrů od svítidla (v řadě případů jak bylo zmíněno třeba v rozvaděči), pak jednoznačně doporučujeme použití napájení 24V, kde ve srovnání s 12V teče poloviční proud napájecím obvodem = menší průřezy vodičů a nižší ztráty na vedení.
- Barva světla (K): Teplotu světla volíme podle druhu činnosti, která se bude v prostoru světla odehrávat. Pro pracovní části, jako je kuchyně, pracovna, nebo garáž, doporučujeme neutrální světlo 400K, pro odpočinkové prostory pak teple bílé světlo, nejčastěji 3000K. Především v případech, kdy osvětlení bude součástí chytré domácnosti, můžeme použít CCT LED pásky s možností nastavení teploty světla.
- Stupeň krytí (IP): Naprostá většina LED profilů pro výrobu svítidel poskytuje krytí (IP) základní, t.j. IP20, které je pro suché prostory. Pokud potřebujeme řešení do vhkých prostor jako jsou koupelny, nabídneme speciální řešení na míru.
LED pásky:
|
LED pásky - jak na výběr, instalaci a zapojení? Rady, tipy, návod. |
 |
Výběr difuzoru
Difuzor, často nazývaný kryt, se nasazuje na profil a má za úkol rozptýlit světlo a vytvořit jednolitou světelnou linii. Může být z různých materiálů a s různou propustností světla:
- Opálový (mléčný): Nejčastější volba, výrazně rozptyluje světlo a zabraňuje viditelnosti jednotlivých LED diod. Snižuje ale celkovou svítivost o 10-30 %.
- Mrazový (frosted): Mírně rozptyluje světlo, méně než opálový, ale méně snižuje svítivost jen cca o 10%.
- Průhledný (čirý): Propouští nejvíce světla, ale jednotlivé LED diody jsou jasně viditelné. Vhodný pro svítidla, kde se na světlo nedíváme přímo.
- Černý: Černé difuzory jsou v současnosti velmi oblíbené a používají se společně s černými LED profily, kde vytváří kompaktní vzhled, především ve zhasnutém stavu. Nevýhodou je nízká propustnost světla, kterou však lze kompenzovat vyšším příkonem LED pásku.
Difuzory nemusí být jen ploché, ale mohou mít hranolovitý, nebo obloukový tvar, což nám dává další možnosti vzhledu svítidla.

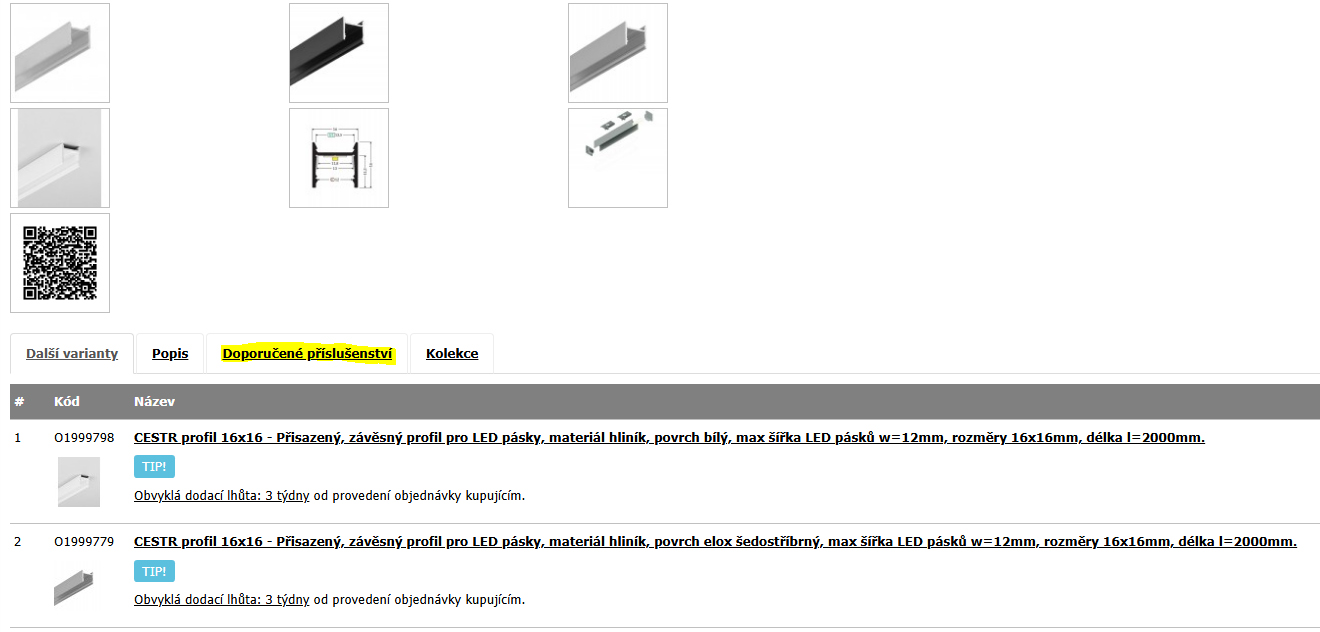

Poznámka: Správný difuzor a koncovky, se k daném LED profilu automaticky nabídnou vložením LED profilu do košíku, nebo lze toto příslušenství zobrazit pomocí záložky "Doporučené příslušenství", které se zobrazuje u daného provedení profilu.
Výběr napájecího zdroje
Napájecí zdroj (trafo) je klíčový pro správnou funkci LED pásku. Musí být dimenzován s rezervou, ideálně o 10-20 % vyšším výkonem než je celkový příkon LED pásku.
- Příkon pásku (W) = délka pásku (m) x příkon pásku (W/m).
- Výkon zdroje (W) > Příkon pásku (W) x 1.15.
- Napětí: Musí odpovídat napětí LED pásku (12V nebo 24V).
- Umístění: Zda bude zdroj integrován do profilu, nebo externí.
- Stupeň krytí (IP): Pro vlhké prostředí volte zdroje s vyšším IP krytím.
Pro instalaci trafa do LED profilu, se používají napájecí zdroje "slim", které mají štíhlý tvar, vhodný pro uložení do LED profilu.
Zdroje "slim":
Jestliže napájecí zdroj umístíme mimo svítidlo, pak se použijí běžné napájecí zdroje pro LED pásky:
V případu umístení do rozvaděče, doporučujeme použití napájecího zdroje na DIN lištu:
 |
Výběr dalšího příslušenství
- Koncovky profilu: Slouží k estetickému zakončení profilu a zabraňují vniknutí prachu a nečistot.
- Příchytky pro stropní montáž: Pokud budete svítidlo montovat přímo na strop nebo stěnu.
- Lankové závěsy pro zavěšení: Pro závěsná svítidla.
- Spojky profilu: Pro spojení více profilů do delšího celku.
Všechny tyto komponenty se nabízí u každé položky při vložení do košíku, nebo Vám s jejich výběrem pomůžeme.
Difuzory pro LED pásky Koncovky pro LED lišty
Napájecí kabel pro svítidlo a stropní krytka pro svorkovnici.
Aby vše vypadalo profesionálně, neměli bychom zapomenout i na detaily, jako je napájecí kabel a stropní krytka, které se použijí především v případu zavěšení.
Napájecí kabely pro svítidla:
Stropní krytky pro napájecí kabel svítidla
A pokud napájecí vývod není přesně tam, kde potřebujeme umístit svítidlo, lze použít stropní příchytky pro kabel svítidla:
Stropní příchytka pro kabel svítidla
Jak stmívat svítidla zhotovená z LED profilu?
Stmívání a nastavení teploty v současnosti považujeme zastandard osvětlení a proto v případu svítidel zhotovených z LED profilů takovou možnost rovněž máme.
Pro stmívání a nastavení teploty se používají ovladače pro LED pásky:
Informace týkající se elektrické bezpečnosti ve spojitosti se svítidlem z hliníkového profilu vyrobeného vlastními silami
Elektrická bezpečnost je naprosto klíčová! I když se jedná o tzv malonapěťové osvětlení LED pásky (většinou 12V nebo 24V), napájecí zdroj pracuje s nebezpečným síťovým napětím 230V. Při neodborné manipulaci hrozí úraz elektrickým proudem nebo požár.
Před jakoukoliv manipulací s elektrickými komponenty se ujistěte, že je vypnuto elektrické napájení! Ideálně vypněte jistič pro daný okruh.
Doporučujeme, aby veškeré zapojení na straně 230V provedl kvalifikovaný elektrikář. Pokud si nejste jisti, raději se obraťte na odborníka.
Dbejte na správné dimenzování vodičů a pečlivě izolujte veškeré spoje. Hliníkový profil je vodivý, proto je nezbytné, aby se žádné neizolované části elektrických komponentů (především napájecího zdroje nebo 230V kabeláže) nedotýkaly profilu. Vždy používejte dvojitou izolaci u napájecího zdroje a kabeláže.
Závěrečné shrnutí
Výroba vlastního svítidla z LED profilu je kreativní a odměňující projekt, který vám umožní přizpůsobit osvětlení přesně vašim potřebám a vkusu. S trochou plánování a dodržováním bezpečnostních zásad si můžete vytvořit funkční a estetické svítidlo, které dokonale zapadne do vašeho interiéru. Pamatujte na správný výběr komponentů a v případě nejistoty s elektrickým zapojením se vždy obraťte na odborníka (t.j. na mne).
