Jak na osvětlení skříně (vnitřní)

21. 12. 2003


Vnitřní osvětlení skříní

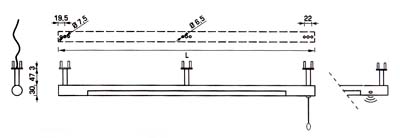

Svítící nosná šatní tyč

Velmi atraktivní způsob osvětlení. Přímo v konstrukci nosné tyče je zabudováno zářivkové svítidlo.

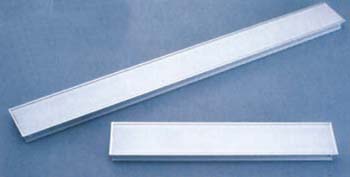

Osvětlení zabudované v polici

Nevystupuje to stísněného vnitřního prostoru skříně (zabudované nebo skryté světlo je vždy velmi decentní). Vestavná hlouba svítidla na této ukázce je pouhých 25mm.

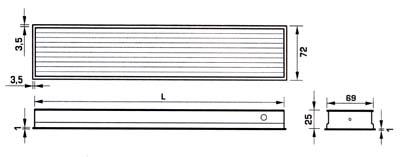

Rozměry:

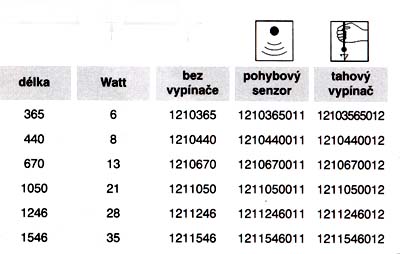

Tabulka provedení:

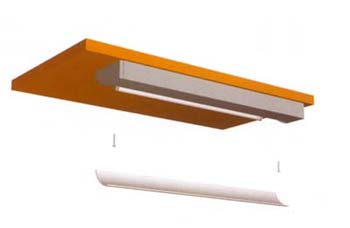

Přisazené svítidlo v dolní části police

Nejdůležitější podmínky pro instalaci svítidel ve skříních

  1. Veškerá svítidla musí být vybavena příslušným certifikátem pro možnost montáže na a do hořlavého podkladu.
  2. Svítidla ve skříních nesmí vyvíjet teplo ve směru toku světla nad přípustnou mez, resp. ve skříních obvykle nelze použít žárovková svítidla tam, kde není zaručena minimální vzdálenost svítidla od hořlavé látky která je stanovena výrobcem (obvykle nejméně 0,5m).
  3. Instalaci svítidel do nábytku musí provádět osoba s elektrotechnickou kvalifikací dle vyhl. 50/78Sb.

Pozn.: Velmi oblíbené je mezi stolařskými firmami nákup tzv. sad osvětlení kde se jednotlivé prvky spojují prostřednictvím konektorů v domnění, že tato svítidla nemusí instalovat osoba s elektrotechnickou kvalifikací.

I tato svítidla však musí instalovat osoba s elektrotechnickou kvalifikací, jelikož se obvykle jedná o instalaci elektrických zařízení v hořlavých látkách a na nich. Provádění těchto instalací podléhá speciálním předpisům a českým normám.

Ovládání osvětlení ve skříni

Zapnutí a vypnutí osvětlení skříní lze nejčastěji ovládat následujícími způsoby:

Dveřní spínač zapne/vypne osvětlení otevřením dveří skříně.

Infračervený pohybový senzor který se zapne při otevření skříně a pokud pohyb před skříní ustane světlo se po cca 1-5-ti minutách samo vypne).

Jedná-li se o speciální svítidla pro skříně často lze objednat variantu svítidla vybavenou senzorem pohybu. Senzory pohybu lze objednat i samostatně. Velikost cca 20x20 mm. U skříní se skleněnou výplní IR senzor nezapne osvětlení přes skleněnou dveřní výplň.

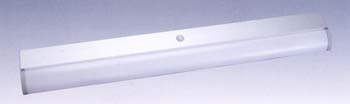

Svítidlo se zabudovaným snímačem pohybu

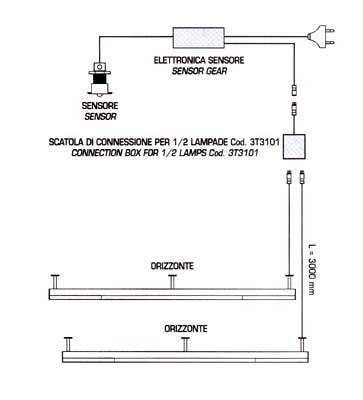

Nákres ovládání osvětlení dvou svítidel jedním snímačem pohybu. Vypínač umístěný na svítidle (podobně jako u IR senzoru - jedná-li se o speciální svítidla pro skříně často lze objednat variantu svítidla vybavenou vypínačem. Vypínač bývá obvykle kolébkový nebo tahový (šňůrka). Samostatný vnější vypínač umístěný na vnitřní či vnější stěně skříně .

Dálkové ovládání - nejlépe radiové dle umístění přijímače dálkového ovládání.

Další doporučení: Jak pro zabudované, či samostatně stojící skříně se doporučuje zbudovat přívod hlavního napájení přes zásuvkovou vidlici 230V, aby mohlo dojít k snadnému odpojení skříně od elektrické sítě.

Celkové technické shrnutí: Svítidla musí být vyrobena pro použití ve skříních t.j. v uzavřeném prostoru bez ventilace v obložení hořlavým, suchým, snadno zápalným materiálem, kde je vyšší pravděpodobnost vzniku požáru jak od samotného nevětraného svítidla při styku s uloženým oblečením, nebo hořlavou podložkou (policí), tak od případně nevhodně zbudované elektroinstalace prováděné za ztížených podmínek = v hořlavých látkách a na nich. Pro vnitřní osvětlení skříní lze doporučit zářivková svítidla, svítidla na bázi LED, bodových a plošných světlovodů se zdrojem mimo skříň.

Pokud Vás zajímá jak na vnitřní osvětlení skříně, tak kliknětě zde: Jak na vnější osvětlení skříně?
